Элемент с кабельным выводом 45 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Элемент с кабельным выводом служит промежуточной точкой подключения системы оперативного дистанционного контроля на изолированном трубопроводе. Стальная труба диаметром 45 мм сохраняет проточную линию, а кабельный узел обеспечивает связь с внешними электрическими соединениями. Положение вывода задают на схеме СОДК с учётом доступа при монтаже и обслуживании. Исполнение в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей. Для сравнения исполнений этой категории можно перейти к каталогу и сверить размеры с проектом. Сам элемент не выполняет измерения: для контроля используют предусмотренные проектом приборы.

Конструкция и изоляция

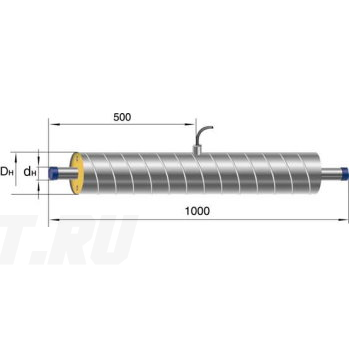

Рабочая часть изготовлена из стали 20: наружный диаметр трубы — 45 мм, толщина стенки — 3 мм. Вокруг неё расположен слой пенополиуретана, защищённый снаружи оцинкованной оболочкой; тип изоляции — 1. Кабельный вывод обеспечивает подключение к проводникам контроля в теплоизоляции. При перевозке и монтаже сохраняют целостность наружного металла, цинкового покрытия и кабельного узла. После соединения стальных участков теплоизоляцию и защитную оболочку стыков восстанавливают по принятой в проекте технологии.

Подбор и заказ

Передайте в «Полихимпласт» наименование элемента, количество и проектную схему подключения СОДК. В спецификации укажите трубу диаметром 45 мм со стенкой 3 мм и изоляцию типа 1. Проверьте размеры наружной оболочки и доступ к кабельному соединению после монтажа. Длину кабеля, число проводников, герметизацию вывода и состав принадлежностей согласуйте по документации. Приборы контроля обсуждают отдельно от трубного элемента. В общей заявке можно обсудить изготовление труб ППУ ОЦ для соединения соседних участков. Полная заявка позволит согласовать производство, стоимость и условия поставки выбранного исполнения.
