Концевой элемент 45 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент диаметром 45 мм предназначен для участка теплотрассы, на котором по проекту заканчивается наружная теплоизоляция. Его торцевая защита закрывает изоляционный слой, оставляя проход стальной трубы открытым. При размещении узла учитывают границу утеплённого участка и положение примыкающих соединений. Если требуется кабельное подключение СОДК, место вывода и доступ к нему согласуют по схеме контроля. Сравните концевые элементы с ОДК в ППУ изоляции и оцинкованной оболочке с проектными требованиями к узлу. Оцинкованную оболочку применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

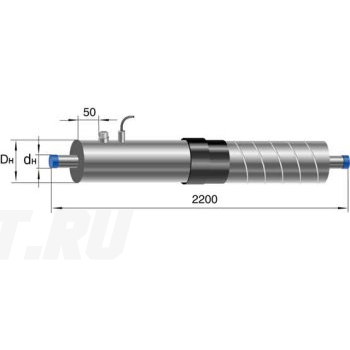

Стальная трубная часть имеет наружный диаметр 45 мм и толщину стенки 3 мм; марка стали — 20. Теплоизоляция выполнена из ППУ, тип изоляции — 1. Снаружи её закрывает оболочка из оцинкованной стали, а в месте окончания предусмотрена торцевая защита. Код 650(200)ЗМ обозначает исполнение и сохраняется без расшифровки отдельных чисел. Если требуется кабельный вывод, его устройство и герметизацию сверяют с документацией изделия. При осмотре перед монтажом проверяют состояние наружного металла и цинкового покрытия.

Подбор и заказ

Передайте в «Полихимпласт» обозначение элемента 650(200)ЗМ, количество и чертёж узла окончания теплоизоляции. В спецификации сохраните наружный диаметр трубы 45 мм, стенку 3 мм и тип изоляции 1. Размер оболочки сверяйте отдельно от размера стальной части. Если проект предусматривает подключение СОДК, приложите схему с требованиями к расположению вывода и длине кабеля. Принадлежности и условия поставки согласуйте в заявке. Для комплектации участка можно посмотреть варианты: трубы ППУ ОЦ выбирайте по спецификации. По данным спецификации согласуйте производство выбранного исполнения и запросите его стоимость.
