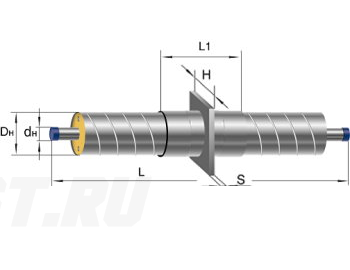

Неподвижная опора 45 мм, щит 255х16 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Неподвижная опора закрепляет трубопровод в проектной точке и передаёт усилия на опорную конструкцию. Её положение увязывают с компенсирующими участками и другими опорами тепловой сети. Закрепление задаёт границы участков, для которых рассчитывают температурные перемещения труб. Нагрузки и требования к основанию определяют по расчётной схеме, а не только по диаметру трубы. Для сравнения исполнений этой категории можно посмотреть ассортимент и сверить размеры с проектом. Исполнение с оцинкованной оболочкой применяют при надземной прокладке, в проходных каналах и тоннелях согласно проекту.

Конструкция и изоляция

Рабочая труба из стали 20 имеет наружный диаметр 45 мм и толщину стенки 3 мм. Щит высотой 255 мм и толщиной 16 мм связывает её с конструкцией закрепления. Изолируемый участок покрыт пенополиуретаном и заключён в оцинкованную оболочку; тип изоляции — 1. ППУ уменьшает теплопотери, наружный металл защищает теплоизоляцию. Геометрия щита и размеры трубы относятся к отдельным деталям узла. В местах монтажных соединений восстанавливают теплоизоляцию и наружную защиту по предусмотренной технологии.

Подбор и заказ

Для запроса цены передайте в «Полихимпласт» полное наименование опоры, количество и проектную спецификацию. Приложите чертёж узла с требованиями к основанию и расчётными усилиями; размеры трубы и щита сверяйте по отдельности. Если проект задаёт вариант конструкции или серию, укажите их по документации. По заявке согласуйте производство выбранного исполнения и состав поставки. При подготовке спецификации используйте каталог труб ППУ ОЦ для выбора соседних участков и узлов. Бетонную часть обсудите отдельно: её наличие в проекте не подтверждает включение в комплект изделия.
