Элемент с кабельным выводом 57 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

В теплосети промежуточный элемент с кабельным выводом позволяет подключиться к проводникам контроля, находящимся в теплоизоляционной конструкции. Рабочая труба диаметром 57 мм соединяется с соседними участками линии. Кабельный вывод располагают в проектной точке подключения внешней части СОДК, оставляя доступ к электрическим соединениям. Элемент устанавливают на протяжении трассы, сохраняя непрерывность трубопровода. Начните подбор промежуточных элементов с кабельным выводом ППУ ОЦ со сверки присоединений и доступного места для монтажа. Оцинкованную оболочку предусматривают для надземной прокладки, проходных каналов и тоннелей.

Конструкция и изоляция

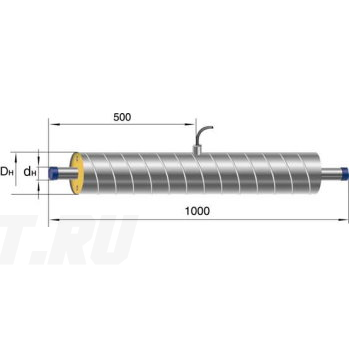

Конструкция объединяет трубную часть из стали 20, ППУ изоляцию типа 1, оцинкованную оболочку и узел выхода кабеля. Наружный диаметр рабочей трубы составляет 57 мм, толщина её стенки — 3 мм. Пенополиуретан обеспечивает теплоизоляцию, наружный металл защищает его, а кабельный вывод служит для подключения проводников СОДК. При подготовке к монтажу проверяют сохранность оболочки, цинкового покрытия и места выхода кабеля. Конструкцию этого узла и способ его герметизации уточняют по документации на выбранное исполнение.

Подбор и заказ

При подборе к существующей трассе сравните стальную трубу диаметром 57 мм и стенкой 3 мм с соседними участками, а изоляцию типа 1 — с проектной спецификацией. Уточните габариты оцинкованной оболочки и положение кабельного вывода. Для заявки нужны наименование, количество и чертёж подключения СОДК. Длину кабеля, число проводников и необходимые внешние принадлежности согласуйте до комплектации. Выполняйте подбор фитингов ППУ ОЦ с учётом размеров присоединений и монтажной схемы. Направьте эти данные в «Полихимпласт», чтобы обсудить производство и получить цену на требуемое количество изделий.
