Концевой элемент 57 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент диаметром 57 мм предназначен для участка теплотрассы, на котором по проекту заканчивается наружная теплоизоляция. Его торцевая защита закрывает изоляционный слой, оставляя проход стальной трубы открытым. При размещении узла учитывают границу утеплённого участка и положение примыкающих соединений. Если требуется кабельное подключение СОДК, место вывода и доступ к нему согласуют по схеме контроля. Сравните концевые элементы с ОДК ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Оцинкованную оболочку применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

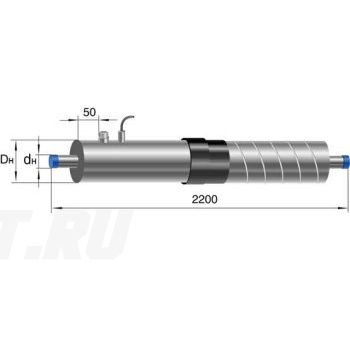

Трубная часть изготовлена из стали 20: наружный диаметр — 57 мм, толщина стенки — 3 мм. ППУ изоляция типа 1 уменьшает теплопотери, а оболочка из оцинкованной стали закрывает её снаружи. Конструкция включает защиту торца теплоизоляции. Обозначение 650(200)ЗМ сохраняют как код исполнения; длину кабеля и размеры отдельных деталей уточняют по документации. Для варианта с кабельным выводом проверяют устройство и герметизацию места выхода. При перевозке и монтаже берегут наружный металл и цинковое покрытие.

Подбор и заказ

Подбор начинайте со спецификации: для этой позиции указаны наружный диаметр трубы 57 мм, стенка 3 мм и тип изоляции 1. Сравните их с примыкающим участком и отдельно проверьте размер оцинкованной оболочки. В заявке сохраните код 650(200)ЗМ, укажите количество и приложите монтажный чертёж. Для исполнения с выводом согласуйте схему СОДК, длину кабеля и необходимые принадлежности. Для комплектации участка согласуйте производство фитингов ППУ ОЦ по общей спецификации. Эти сведения позволяют обсудить производство в «Полихимпласт» и получить цену; состав и условия поставки уточняют по заказу.
