Неподвижная опора 57 мм, щит 255х16 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Неподвижная опора служит узлом закрепления трубопровода отопления в расчётной точке. Она работает совместно с компенсирующими участками и остальными опорами линии: температурные перемещения рассматривают с учётом заданного закрепления. При подборе оценивают работу всего узла, включая передачу усилий на основание. Размеры трубы и щита не заменяют расчёт допустимой нагрузки. Начните подбор неподвижных опор ППУ ОЦ со сверки присоединений и доступного места для монтажа. Применение исполнения в оцинкованной оболочке согласуют с проектом надземной прокладки, прокладки в проходных каналах или тоннелях.

Конструкция и изоляция

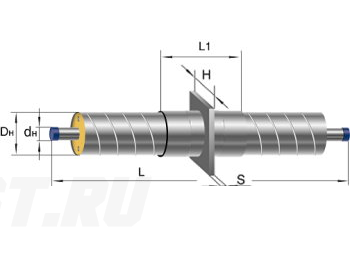

Рабочая труба из стали 20 имеет наружный диаметр 57 мм и толщину стенки 3 мм. Щит высотой 255 мм и толщиной 16 мм связывает её с конструкцией закрепления. Изолируемый участок покрыт пенополиуретаном и заключён в оцинкованную оболочку; тип изоляции — 1. ППУ уменьшает теплопотери, наружный металл защищает теплоизоляцию. Геометрия щита и размеры трубы относятся к отдельным деталям узла. В местах монтажных соединений восстанавливают теплоизоляцию и наружную защиту по предусмотренной технологии.

Подбор и заказ

При замене опоры сверяйте существующий трубопровод с проектным узлом закрепления: диаметр и стенку трубы, размеры щита, требования к основанию. Для подбора нужны рабочий чертёж и расчётные нагрузки. Передайте в «Полихимпласт» эти документы вместе с наименованием и количеством изделий, чтобы согласовать производство нужного исполнения и получить предложение с ценой. Комплектность уточните отдельно, включая бетонную часть. Для расчёта заказа запросите цены на фасонные изделия ППУ ОЦ по спецификации соседних участков. Если проект задаёт серию или вариант конструкции, сохраните это обозначение в заявке.
