Элемент с кабельным выводом 76 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Кабельный вывод промежуточного элемента используют для связи проводников контроля изоляции с внешней схемой СОДК. Узел включают в рабочую линию со стальной трубой диаметром 76 мм; он сохраняет проточную часть трубопровода и создаёт точку электрического подключения. Место установки определяют по проекту теплосети и монтажной схеме, предусматривая доступ к выводу. Изделие в ОЦ исполнении применяют на надземных участках, в проходных каналах и тоннелях. Сравните промежуточные элементы с кабельным выводом в ППУ изоляции и оцинкованной оболочке с проектными требованиями к узлу. Измерения выполняют отдельные приборы, подключённые по схеме контроля.

Конструкция и изоляция

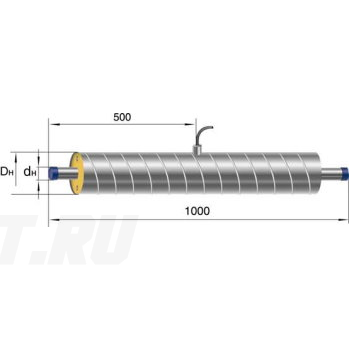

Стальная проточная часть диаметром 76 мм имеет стенку толщиной 3 мм и изготовлена из стали 20. ППУ изоляция типа 1 окружает рабочую трубу, оцинкованная оболочка защищает теплоизоляционный слой снаружи. Кабельный узел позволяет подключить внешнюю часть системы контроля к проводникам в теплоизоляции. Наружный металл и сигнальная цепь выполняют разные функции. При соединении участков берегут проводники и место выхода кабеля, затем восстанавливают теплоизоляцию и наружную защиту монтажных стыков по проектной технологии.

Подбор и заказ

Начните подбор с рабочей трубы диаметром 76 мм, толщины стенки 3 мм и изоляции типа 1. Затем проверьте место подключения на схеме СОДК, положение вывода и доступ к электрическим соединениям. В заявке укажите точное наименование и количество, приложите спецификацию проекта. Число проводников, длина кабеля и состав принадлежностей требуют отдельного согласования, как и комплект приборов контроля. Для комплектации участка можно посмотреть варианты: трубы ППУ ОЦ выбирайте по спецификации. В «Полихимпласт» по заявке согласуют производство выбранного кабельного исполнения, его цену и условия поставки.
