Сильфонный компенсатор СКУ 65–1,6–70 в ППУ ОЦ изоляции

Применение

В тепловой сети СКУ 65–1,6–70 устанавливают на участке, где проект предусматривает компенсацию продольных перемещений трубы при изменении температуры. Работа устройства связана с расчётом участка и расположением неподвижных и направляющих опор. Осевую компенсацию нельзя автоматически распространять на угловые и поперечные перемещения: допустимые направления проверяют по документации выбранного исполнения. Используйте каталог сильфонных компенсаторов ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. Место установки и доступ для осмотра определяют в рабочем проекте теплосети.

Конструкция и изоляция

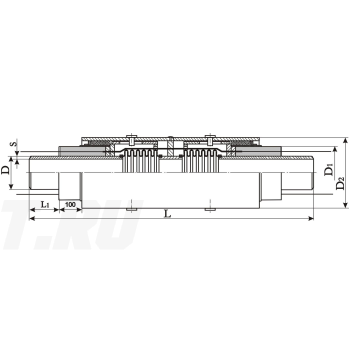

Рабочие перемещения воспринимает сильфонная часть устройства. Трубная часть выполнена из стали 20; наружный диаметр трубы — 76 мм, толщина стенки — 3 мм. Эти размеры относятся к трубе, а не к сильфону или оболочке. ППУ изоляция типа 1 ограничивает теплопотери, оцинкованная оболочка закрывает её снаружи. Материал сильфона и внутреннюю конструкцию уточняют по паспорту конкретного СКУ. При перевозке и монтаже защищают наружный металл и цинковое покрытие от повреждений, особенно в местах соединений.

Подбор и заказ

Передайте в «Полихимпласт» спецификацию с кодом СКУ 65–1,6–70 и нужным количеством компенсаторов. Для согласования подготовьте требования проекта к перемещениям, условиям работы и монтажному положению устройства. Присоединения и ограничения установки сверьте с паспортом, а габариты ППУ изоляции и оболочки уточните отдельно. Документация должна относиться к выбранному коду, поскольку похожее обозначение не подтверждает одинаковые характеристики. Для комплектации участка можно посмотреть ассортимент: трубы ППУ ОЦ выбирайте по спецификации. Обсудите производство, стоимость и состав поставки по заявке.
