Концевой элемент 76 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент для стальной трубы диаметром 76 мм устанавливают в месте завершения изолированного участка тепловой сети. Он оформляет окончание теплоизоляции и защищает её торец, сохраняя проход рабочей трубы открытым. Положение узла определяют по монтажной схеме с учётом примыкающих соединений. Если проект предусматривает подключение системы оперативного дистанционного контроля (СОДК), согласуют доступ к месту вывода. Используйте каталог концевых элементов с ОДК ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. Исполнение в оцинкованной оболочке применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

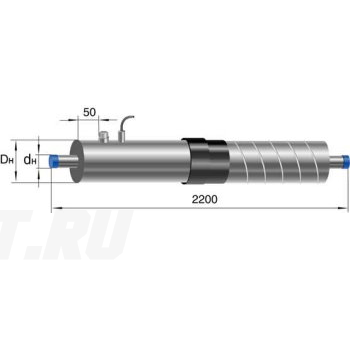

Основу элемента составляет трубная часть из стали 20 с наружным диаметром 76 мм и стенкой 3 мм. Вокруг неё расположен слой ППУ изоляции типа 1, снаружи — оцинкованная стальная оболочка. ППУ снижает теплопотери, наружный металл защищает изоляционный слой, а торцевая деталь оформляет его окончание. Исполнение обозначено кодом 650(200)ЗМ, по которому нельзя назначать длину кабеля без документации. Устройство кабельного узла и принадлежности проверяют по документации. После соединения трубы восстанавливают изоляцию стыка и наружную защиту.

Подбор и заказ

Подбор начинайте со спецификации: для этой позиции указаны наружный диаметр трубы 76 мм, стенка 3 мм и тип изоляции 1. Сравните их с примыкающим участком и отдельно проверьте размер оцинкованной оболочки. В заявке сохраните код 650(200)ЗМ, укажите количество и приложите монтажный чертёж. Для исполнения с выводом согласуйте схему СОДК, длину кабеля и необходимые принадлежности. Для комплектации участка можно посмотреть ассортимент: трубы ППУ ОЦ выбирайте по спецификации. Эти сведения позволяют обсудить производство в «Полихимпласт» и получить цену; состав и условия поставки уточняют по заказу.
