Элемент с кабельным выводом 133 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Элемент с кабельным выводом нужен в промежуточной точке контроля трубопровода: он связывает проводники в ППУ с внешней частью системы ОДК. Через это подключение проверяют сигнальную цепь и состояние теплоизоляции. Место установки определяют по схеме контроля, чтобы вывод был доступен для измерений и обслуживания. Назначение элемента связано с подключением системы, а расположение на линии зависит от проектного решения для конкретного участка теплосети. Наружный диаметр стальной трубы — 133 мм.

Конструкция и изоляция

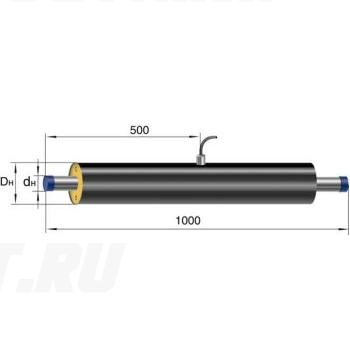

Конструкция включает стальную трубу, слой ППУ и наружную полиэтиленовую оболочку. Тип изоляции — 1. Для согласования присоединений проверьте размеры предизолированных фасонных элементов ППУ ПЭ. В теплоизоляции проходят проводники системы ОДК, соединённые с кабельным выводом. Участок выхода кабеля требует герметизации: через него влага не должна проникать в изоляционный слой. Исполнение теплоизоляции выбирают по ГОСТ 30732–2020 с учётом проектной документации. После соединения трубной части монтажные стыки изолируют по принятой технологии, восстанавливая защиту от влаги.

Подбор и заказ

Перед заказом проверьте, что трубная часть подходит к смежным участкам, а кабельный вывод расположен в нужной точке схемы ОДК. Размер оболочки, длину кабеля и схему подключения уточняют по рабочей документации. Для сравнения исполнений откройте каталог. Если элемент заменяет существующий, отдельно проверяют совместимость с действующей сигнальной цепью. Для расчёта в «Полихимпласт» передайте полное название изделия и количество, приложив данные проекта. Производство и комплектность согласуйте по этой заявке до оформления заказа.
