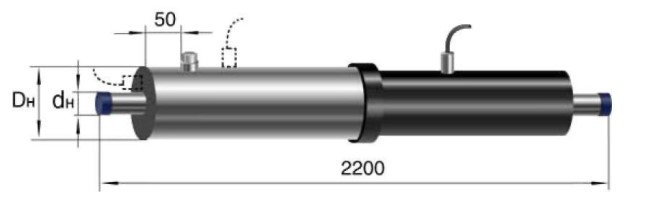

Концевой элемент 133 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Применение

Наружный диаметр стальной трубы — 133 мм; исполнение — 650(200)ЗМ. Концевой элемент устанавливают там, где заканчивается участок трубопровода в ППУ изоляции. Он закрывает торец теплоизоляционного слоя; место установки определяют по схеме тепловой сети. Если требуется кабельный вывод ОДК, его размещение увязывают со схемой контроля. Назначение изделия связано с завершением изоляции, а не с остановкой потока в трубе. При включении изделия в проект учитывают расположение примыкающих труб и доступное место для монтажа.

Конструкция и изоляция

Пенополиуретан окружает стальную трубную часть концевого элемента, а полиэтиленовая оболочка защищает теплоизоляцию снаружи. Торец ППУ закрыт защитной заглушкой; она не предназначена для остановки потока в трубе. Чтобы купить фасонные элементы ППУ ПЭ, укажите нужное количество. Тип изоляции — 1. Для исполнения 650(200)ЗМ по документации проверяют габариты, конструкцию торцевой защиты и подключение ОДК. Расположение и герметизацию кабельного вывода уточняют, если он предусмотрен. После соединения со смежным участком монтажные стыки теплоизолируют и герметично закрывают снаружи.

Подбор и заказ

В заявку на концевой элемент включите размер трубы и обозначение 650(200)ЗМ целиком. По чертежу уточните габариты, конструкцию заглушки изоляции и необходимость кабельного подключения. Для сравнения исполнений откройте каталог. Положение вывода и требования к кабелю согласуйте по документации изготовителя, если проект предусматривает подключение ОДК. Сверьте выбранное исполнение со схемой завершения изолированного участка. Для запроса в «Полихимпласт» подготовьте наименование и количество изделий, затем уточните производство и цену.
