Неподвижная опора 133 мм в ППУ ПЭ изоляции, щит 340х16 мм ГОСТ 30732–2020

Применение

Для фиксации стальной трубы на участке теплосети используют неподвижную опору в ППУ изоляции. Она удерживает трубу в предусмотренной проектом точке и передаёт усилия на опорную конструкцию. Чтобы купить фасонные изделия ППУ ПЭ по спецификации, подготовьте спецификацию участка. Закрепление согласуют со схемой компенсации температурных перемещений, поскольку работа соседних участков зависит от положения опор. При строительстве или ремонте теплотрассы расположение узла проверяют по рабочим чертежам. Переносить точку закрепления без пересмотра расчётной схемы нельзя.

Конструкция и изоляция

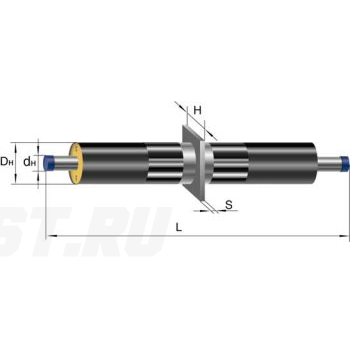

В конструкции опоры предусмотрены стальная труба, щит, слой ППУ и полиэтиленовая оболочка. Диаметр стальной трубы — 133 мм, высота щита — 340 мм, толщина — 16 мм. Указан тип изоляции 1. Пенополиуретан снижает теплопотери изолированных участков, а ПЭ оболочка служит наружной защитой от влаги. Размеры щита описывают исполнение изделия, но не задают допустимую нагрузку на узел. Бетонную часть и основание разрабатывают по проекту. При монтаже соединения со смежными трубами изолируют по принятой технологии, сохраняя целостность оболочки.

Подбор и заказ

Неподвижную опору заказывают по спецификации проекта, сохраняя диаметр трубы и оба размера щита. При проверке исполнения учитывают тип изоляции, нагрузку на узел и конструкцию основания. Для сравнения исполнений откройте каталог. Для согласования передайте в «Полихимпласт» наименование, количество и рабочий чертёж при необходимости. Производство и цену уточните по заявке. До заказа обсудите комплектность: наличие железобетонной части не следует из названия товара. Все согласованные параметры должны отвечать рабочей документации теплосети.
