Элемент с кабельным выводом 325 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

В теплосети промежуточный элемент с кабельным выводом позволяет подключиться к проводникам контроля, находящимся в теплоизоляционной конструкции. Рабочая труба диаметром 325 мм соединяется с соседними участками линии. Кабельный вывод располагают в проектной точке подключения внешней части СОДК, оставляя доступ к электрическим соединениям. Элемент устанавливают на протяжении трассы, сохраняя непрерывность трубопровода. Посмотрите ассортимент промежуточных элементов с кабельным выводом ППУ ОЦ и сверьте выбранное исполнение с проектом. Оцинкованную оболочку предусматривают для надземной прокладки, проходных каналов и тоннелей.

Конструкция и изоляция

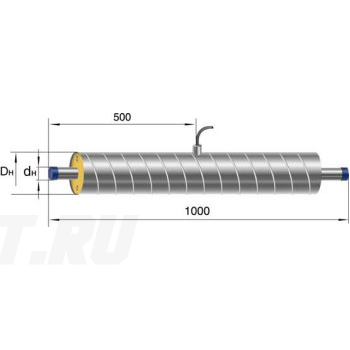

Рабочая часть изготовлена из стали 20: наружный диаметр трубы — 325 мм, толщина стенки — 7 мм. Вокруг неё расположен слой пенополиуретана, защищённый снаружи оцинкованной оболочкой; тип изоляции — 1. Кабельный вывод обеспечивает подключение к проводникам контроля в теплоизоляции. При перевозке и монтаже сохраняют целостность наружного металла, цинкового покрытия и кабельного узла. После соединения стальных участков теплоизоляцию и защитную оболочку стыков восстанавливают по принятой в проекте технологии.

Подбор и заказ

При подборе к существующей трассе сравните стальную трубу диаметром 325 мм и стенкой 7 мм с соседними участками, а изоляцию типа 1 — с проектной спецификацией. Уточните габариты оцинкованной оболочки и положение кабельного вывода. Для заявки нужны наименование, количество и чертёж подключения СОДК. Длину кабеля, число проводников и необходимые внешние принадлежности согласуйте до комплектации. Для комплектации участка согласуйте производство фитингов ППУ ОЦ по общей спецификации. Направьте эти данные в «Полихимпласт», чтобы обсудить производство и получить цену на требуемое количество изделий.
