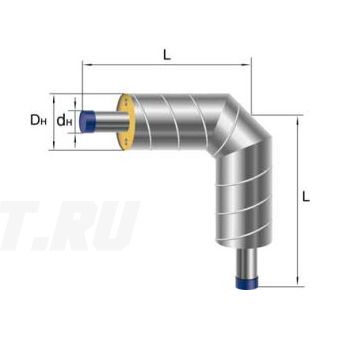

Отвод 90° 325х7 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Отвод 90° входит в состав поворотного участка теплосети и связывает две стальные линии под прямым углом. Изолированный поворот продолжает теплоизоляцию прямых участков трубопровода. При размещении изделия учитывают план трассы, положение соседних коммуникаций и возможность выполнить монтажные соединения. В ОЦ исполнении отвод применяют на надземных участках, в проходных каналах и тоннелях по проекту. Состав категории и варианты исполнения можно изучить подробнее перед подбором узла. При ремонте положение нового узла сверяют с фактической геометрией существующего трубопровода.

Конструкция и изоляция

В конструкции различают стальной отвод, слой пенополиуретана и оцинкованную оболочку. Рабочая часть из стали 20 образует рабочий канал, ППУ снижает теплопотери, а наружный металл закрывает теплоизоляцию. Размер 325х7 мм относится к диаметру и стенке стальной трубы. Габариты оболочки проверяют отдельно. Угол 90° определяет направление присоединяемых участков, но не радиус изгиба. После соединения рабочей трубы изоляцию стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

Чтобы подобрать отвод для нового участка, приложите к заявке монтажную схему с положением поворота. Укажите наименование и количество изделий, наружный диаметр и толщину стенки примыкающих труб. По документации отвода проверьте радиус, длины присоединений и габариты оболочки: все эти параметры влияют на размещение узла. Проектные требования к стыкам передайте вместе со спецификацией. Посмотрите ассортимент труб ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. Обсудите с «Полихимпласт» производство выбранного исполнения и запросите расчёт стоимости; условия поставки согласуйте отдельно.
