Концевой элемент 325 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

На границе изолированного участка концевой элемент диаметром 325 мм оформляет окончание наружной теплоизоляционной конструкции. Стальная труба может продолжаться за этой границей: защита торца ППУ не перекрывает её проход. Место установки увязывают с расположением соседних соединений и монтажной схемой тепловой сети. При предусмотренном проектом подключении СОДК учитывают доступ к кабельному узлу. Начните подбор концевых элементов с ОДК ППУ ОЦ со сверки присоединений и доступного места для монтажа. Изделие в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей.

Конструкция и изоляция

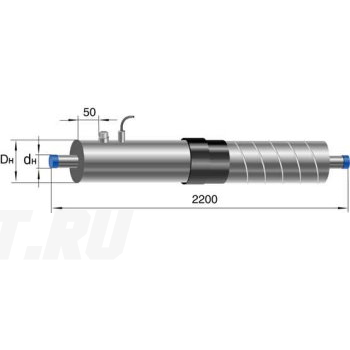

Стальная трубная часть имеет наружный диаметр 325 мм и толщину стенки 7 мм; марка стали — 20. Теплоизоляция выполнена из ППУ, тип изоляции — 1. Снаружи её закрывает оболочка из оцинкованной стали, а в месте окончания предусмотрена торцевая защита. Код 650(200)ЗМ обозначает исполнение и сохраняется без расшифровки отдельных чисел. Если требуется кабельный вывод, его устройство и герметизацию сверяют с документацией изделия. При осмотре перед монтажом проверяют состояние наружного металла и цинкового покрытия.

Подбор и заказ

Передайте в «Полихимпласт» обозначение элемента 650(200)ЗМ, количество и чертёж узла окончания теплоизоляции. В спецификации сохраните наружный диаметр трубы 325 мм, стенку 7 мм и тип изоляции 1. Размер оболочки сверяйте отдельно от размера стальной части. Если проект предусматривает подключение СОДК, приложите схему с требованиями к расположению вывода и длине кабеля. Принадлежности и условия поставки согласуйте в заявке. Если требуется купить фитинги ППУ ОЦ для этого участка, включите выбранные позиции в общую заявку. По данным спецификации согласуйте производство выбранного исполнения и запросите его стоимость.
