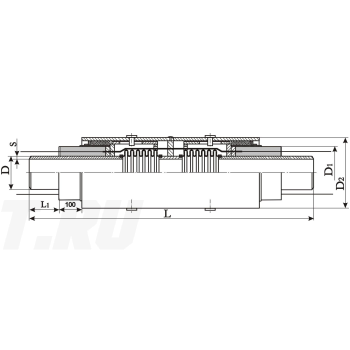

Сильфонный компенсатор СКУ 300–1,6–180 в ППУ ОЦ изоляции

Применение

Компенсатор СКУ 300–1,6–180 включают в проектную схему теплосети для восприятия осевых температурных перемещений стального трубопровода. Требуемые перемещения определяют расчётом участка с учётом условий эксплуатации и схемы закрепления трубы. Устройство должно работать в пределах параметров, подтверждённых его паспортом. Расположение неподвижных и направляющих опор рассматривают вместе с местом установки СКУ. Начните подбор сильфонных компенсаторов ППУ ОЦ со сверки присоединений и доступного места для монтажа. Проект также определяет способ размещения компенсатора и возможность доступа к нему для осмотра.

Конструкция и изоляция

В СКУ перемещения трубопровода воспринимает сильфонная часть. Трубная часть из стали 20 имеет наружный диаметр 325 мм и толщину стенки 7 мм; эти данные не определяют материал и размеры сильфона. Слой ППУ изоляции типа 1 служит для теплоизоляции, а оцинкованная оболочка защищает его снаружи. Параметры наружной изоляции не заменяют рабочих характеристик компенсатора. После соединения стальных участков теплоизоляцию монтажных стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

Включите в заявку полное обозначение СКУ 300–1,6–180, количество изделий и проектную спецификацию участка. Для подбора нужны расчётные перемещения, условия эксплуатации, схема неподвижных и направляющих опор. По паспорту уточните присоединительные размеры, монтажное положение и ограничения работы устройства. Согласуйте наружные габариты теплоизоляции и оболочки, а также комплектность поставки. Если требуется купить фитинги ППУ ОЦ для этого участка, включите выбранные позиции в общую заявку. В «Полихимпласт» запросите расчёт стоимости и обсудите производство после сверки выбранного исполнения с проектом.
