Неподвижная опора 76 мм, щит 295х16 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

В тепловой сети неподвижная опора задаёт точку закрепления участка. Относительно неё рассматривают температурные перемещения соседних труб и работу компенсирующих элементов. Щит передаёт усилия от трубопровода на конструкцию опорного узла, поэтому место установки выбирают вместе со схемой компенсации. Диаметр трубы сам по себе не определяет допустимую нагрузку. Посмотрите ассортимент неподвижных опор ППУ ОЦ и сверьте выбранное исполнение с проектом. Исполнение в оцинкованной оболочке предусматривают для надземных участков, проходных каналов и тоннелей; способ размещения узла уточняют по проекту.

Конструкция и изоляция

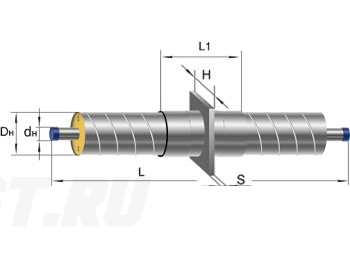

В конструкции соединены трубный элемент из стали 20, стальной щит и теплоизоляция с защитной оболочкой. Наружный диаметр трубы — 76 мм, стенка — 3 мм; высота щита — 295 мм, его толщина — 16 мм. ППУ снижает теплопотери на изолированной части, а оцинкованная оболочка защищает теплоизоляционный слой снаружи. Тип изоляции — 1. Труба, щит и оболочка выполняют разные функции, поэтому их размеры сверяют отдельно. При подготовке к монтажу осматривают наружный металл и цинковое покрытие.

Подбор и заказ

Подбор начинают с расчётной схемы трубопровода и рабочего чертежа закрепления. Проверьте присоединение трубы, размеры щита, проектные нагрузки и устройство основания. Для заказа направьте в «Полихимпласт» спецификацию и количество опор, указав требуемое исполнение. Эти данные позволят обсудить производство и запросить стоимость партии. Состав поставки согласуйте до заказа, в том числе поставку бетонной части. Для комплектации участка согласуйте производство фитингов ППУ ОЦ по общей спецификации. Конкретный вариант узла или серию указывайте по проекту, а не по совпадению отдельных размеров.
