Отвод 90° 32х3 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Отвод соединяет два участка тепловой сети в месте поворота на 90°. Он позволяет изменить направление трассы под прямым углом и сохранить теплоизоляцию рабочей линии. Положение узла определяют по проекту с учётом соседних коммуникаций и пространства для соединения труб. Исполнение в оцинкованной оболочке применяют при надземной прокладке, в проходных каналах и тоннелях. Сравните отводы ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. При замене существующего поворота дополнительно проверяют фактическое расположение прямых участков и доступ к монтажным стыкам.

Конструкция и изоляция

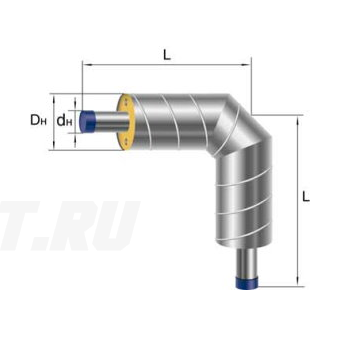

Отвод из стали 20 задаёт форму рабочего канала и поворот на 90°. Размер 32х3 мм в названии относится к наружному диаметру трубы и толщине её стенки. Рабочая часть покрыта пенополиуретаном, который служит теплоизоляцией; снаружи его закрывает оцинкованная оболочка. Диаметр этой оболочки и габариты всего изделия рассматривают отдельно от размеров стальных присоединений. Наружную защиту поворота соединяют с оболочками прямых участков по предусмотренной проектом схеме монтажных стыков.

Подбор и заказ

Для проверки геометрии поворота нужны чертёж узла и размеры соседних труб. Сопоставьте стальные присоединения, радиус изгиба и длины концов, отдельно сверив габариты наружной оболочки с доступным пространством. В заявке укажите точное название отвода, количество и требования проекта к монтажным стыкам. Если узел заменяет существующий, приложите результаты обмеров. Для комплектации участка подберите фитинги ППУ ОЦ с подходящими присоединениями. По этим сведениям согласуйте с «Полихимпласт» производство и расчёт стоимости, а состав поставки уточните до оформления заказа.
