П-образный элемент 45х3 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

П-образный элемент 45х3 мм формирует изогнутый участок теплосети и может использоваться в проектной схеме естественной компенсации температурных удлинений. Работа узла зависит от длин плеч, геометрии изгибов и расположения опор. Допустимые перемещения определяют расчётом всей схемы, включая примыкающие участки трубопровода. Исполнение в оцинкованной оболочке выбирают для надземной прокладки, проходных каналов и тоннелей. Посмотрите ассортимент П-образных элементов ППУ ОЦ и сверьте выбранное исполнение с проектом. При размещении предусматривают место для изолированного узла и его перемещений по проекту.

Конструкция и изоляция

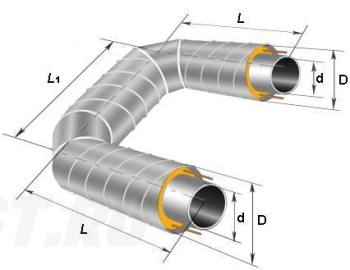

Рабочая часть выполнена из стали 20: наружный диаметр трубы — 45 мм, толщина стенки — 3 мм. Труба образует плечи и соединяющий их участок П-образного узла. Снаружи расположены пенополиуретановая теплоизоляция типа 1 и оцинкованная оболочка. ППУ уменьшает теплопотери, а наружный металл защищает изоляционный слой. Размер 45х3 мм относится к стальной трубе и не обозначает диаметр оболочки или общие габариты изделия. При перевозке и монтаже следует беречь оболочку и её цинковое покрытие.

Подбор и заказ

При подборе сверяют трубу 45х3 мм с проектной спецификацией, а размеры плеч, радиусы изгибов и положение концов — с рабочим чертежом. Для монтажа также важны габариты изолированного узла и размеры оболочки в местах соединений. Передайте в «Полихимпласт» название изделия, тип изоляции 1, количество и чертёж участка с опорами. Если предусмотрена естественная компенсация, приложите расчётные требования. Для комплектации участка подберите фитинги ППУ ОЦ с подходящими присоединениями. Эти сведения помогут согласовать производство нужного исполнения, уточнить цену и условия поставки.
