П-образный элемент 57х3 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

П-образный элемент 57х3 мм применяют на участке теплосети, где проектом предусмотрен изгиб линии для естественной компенсации теплового удлинения. Его работу оценивают вместе с примыкающими трубами, неподвижными и направляющими опорами. Одна П-образная форма не определяет допустимое перемещение: необходим расчёт с учётом размеров плеч и условий закрепления. Сопоставьте варианты П-образных элементов ППУ ОЦ с присоединениями и монтажной схемой участка. Изделие в ОЦ исполнении размещают на надземных участках, в проходных каналах или тоннелях, соблюдая проектные расстояния до соседних конструкций.

Конструкция и изоляция

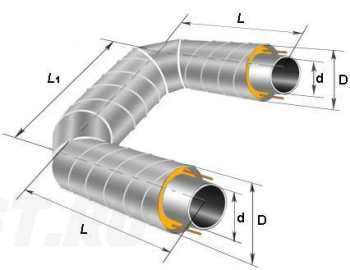

Рабочая часть выполнена из стали 20: наружный диаметр трубы — 57 мм, толщина стенки — 3 мм. Труба образует плечи и соединяющий их участок П-образного узла. Снаружи расположены пенополиуретановая теплоизоляция типа 1 и оцинкованная оболочка. ППУ уменьшает теплопотери, а наружный металл защищает изоляционный слой. Размер 57х3 мм относится к стальной трубе и не обозначает диаметр оболочки или общие габариты изделия. При перевозке и монтаже следует беречь оболочку и её цинковое покрытие.

Подбор и заказ

При замене существующего участка проверьте положение труб и опор, затем сопоставьте его с чертежом нового П-образного узла. В заявке укажите трубу 57х3 мм, тип изоляции 1, количество и требуемые монтажные размеры. Приложите спецификацию, геометрию плеч и изгибов, а для компенсирующего участка — требования проектного расчёта. В «Полихимпласт» по этим материалам можно обсудить производство и получить расчёт стоимости заказа. Для комплектации участка сравните трубы ППУ ОЦ в каталоге и сверьте их присоединения. Размеры наружной оболочки и условия поставки согласуйте при уточнении исполнения.
