П-образный элемент 76х3 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

В теплосети П-образный элемент 76х3 мм может образовывать участок естественной компенсации температурных перемещений. Такое применение подтверждают расчётом трассы, учитывая длины плеч, положение опор и работу соседних участков. При ремонте или реконструкции совпадения размера трубы недостаточно для замены узла: необходимо проверить его монтажную геометрию и условия закрепления. Сравните П-образные элементы ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Для исполнения в оцинкованной оболочке проект предусматривает надземную прокладку, проходные каналы или тоннели и место для изолированных изгибов.

Конструкция и изоляция

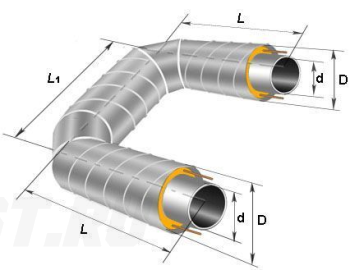

Рабочая часть выполнена из стали 20: наружный диаметр трубы — 76 мм, толщина стенки — 3 мм. Труба образует плечи и соединяющий их участок П-образного узла. Снаружи расположены пенополиуретановая теплоизоляция типа 1 и оцинкованная оболочка. ППУ уменьшает теплопотери, а наружный металл защищает изоляционный слой. Размер 76х3 мм относится к стальной трубе и не обозначает диаметр оболочки или общие габариты изделия. При перевозке и монтаже следует беречь оболочку и её цинковое покрытие.

Подбор и заказ

Для заказа подготовьте рабочий чертёж П-образного участка с длинами плеч, геометрией изгибов, присоединениями и расположением опор. Укажите в заявке размер трубы 76х3 мм, тип изоляции 1 и количество элементов. Приложите спецификацию и расчётные требования к работе узла, если он входит в схему естественной компенсации. По этим данным в «Полихимпласт» можно согласовать производство выбранного исполнения и запросить цену. При подготовке спецификации используйте каталог фасонных изделий ППУ ОЦ для выбора соседних участков и узлов. Монтажные габариты и размеры оболочки уточняют по проекту до оформления заказа.
