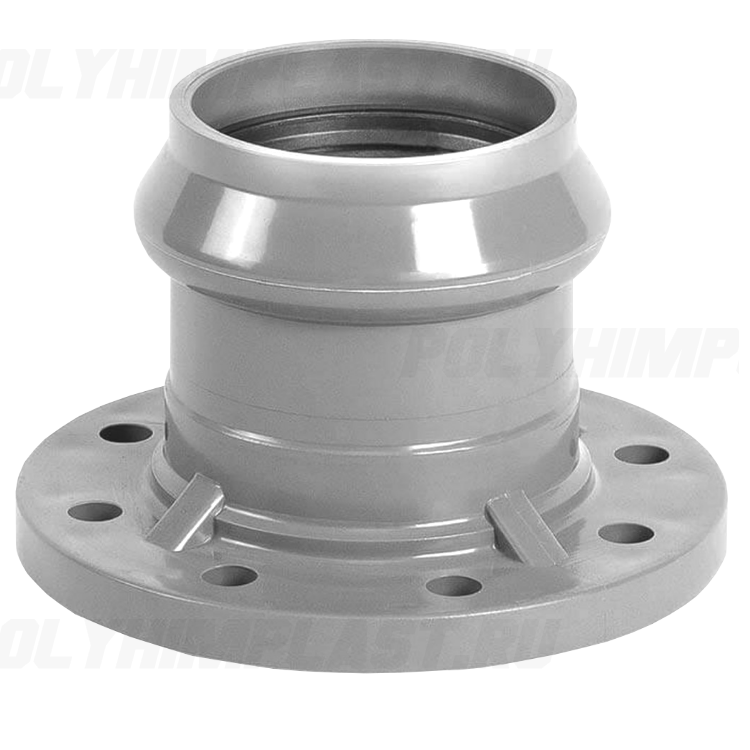

Патрубок НПВХ раструбный с НПВХ фланцем 160х150 мм. SDR 26

Описание

Патрубок НПВХ раструбный с НПВХ фланцем 160х150 мм объединяет кольцевое уплотнение трубного стыка и разъёмное фланцевое подключение. Размер 160 мм относится к трубе, входящей в раструб, а 150 мм — к фланцевой стороне. Полимерное исполнение корпуса и фланца учитывают при комплектации напорной линии.

Конструкция отличается от гладкого патрубка наличием собственного принимающего раструба. При комплектации узла подбирают патрубки НПВХ с раструбом и полимерным фланцем с подходящими присоединениями. Фланцевая сторона остаётся разъёмной и требует подходящей ответной поверхности. Размер L 150 мм учитывают вместе с глубиной ввода трубы и размерами арматуры; затяжку фланцевого крепежа выполняют с учётом допустимой нагрузки на НПВХ.

Для подбора проверяют обе стороны присоединения: наружный диаметр трубы и размер ответного фланца. Дополнительно сопоставляют расположение отверстий, уплотнительную поверхность и допустимое давление элементов. Размеры 160х150 мм обозначают разные стороны соединения; их нельзя считать двумя наружными диаметрами полимерных труб. Номинальное давление изделия — PN 10.

Применение

Патрубок с раструбом и пластиковым фланцем для водопровода применяют в хозяйственно-питьевых, технических и поливных системах по проекту. В водопроводе с раструбным патрубком с НПВХ фланцем применяют напорные трубы НПВХ, подобранные по проектным параметрам линии. Он позволяет состыковать напорную полимерную линию с соответствующим фланцевым узлом. Совместимость по давлению, температуре и материалам проверяют для всей сборки, включая арматуру и уплотнения.

При монтаже обеспечивают соосность деталей, параллельность фланцевых поверхностей и правильное положение прокладки. Болтовой крепёж затягивают равномерно по принятой схеме, соблюдая требования к конкретному соединению. Вес арматуры и усилия от трубопровода воспринимают предусмотренные проектом опоры, а герметичность узла проверяют после сборки.
