Патрубок НПВХ гладкий с НПВХ фланцем 160х150 мм. SDR 26

Описание

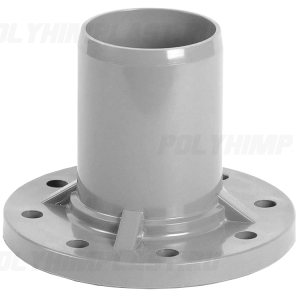

Гладкий патрубок с НПВХ фланцем 160х150 мм объединяет трубное и фланцевое присоединения в одной фасонной детали. Гладкую сторону вводят в совместимый принимающий раструб, а фланцевую используют для разъёмного подключения. Корпус и фланец выполнены из НПВХ. Исполнение SDR 26 выбирают по параметрам напорной системы и проектной схеме узла.

В размерной таблице изделия указан размер L 190 мм. Для выбора конфигурации узла сравнивают гладкие патрубки с фланцем НПВХ для водопровода по исполнению и присоединительным размерам. При компоновке дополнительно учитывают глубину ввода гладкого конца в раструб и размеры ответной арматуры. Фланец НПВХ стягивается с ответным фланцем через предусмотренную прокладку; величину затяжки назначают для полимерного соединения, исключая его перекос и перегрузку.

Совместимость определяют по трубной и фланцевой сторонам раздельно. На трубной стороне важен наружный диаметр 160 мм, на фланцевой — размер присоединения 150 мм, сверловка и уплотнительная поверхность. Прокладку и крепёж выбирают для конкретной пары фланцев, транспортируемой жидкости и расчётных условий работы. Номинальное давление изделия — PN 10.

Применение

Патрубок с пластиковым фланцем для водопроводных труб применяют в распределительных камерах, узлах переключения и переходных соединениях. При подборе напорных труб НПВХ рассматривают другие исполнения, подходящие по параметрам соединяемого участка. Разъёмная сторона позволяет включить предусмотренный проектом фланцевый элемент, а гладкая — продолжить раструбную часть сети. Для установки оставляют место под крепёж, сборку и дальнейшее обслуживание узла.

При монтаже обеспечивают соосность деталей, параллельность фланцевых поверхностей и правильное положение прокладки. Болтовой крепёж затягивают равномерно по принятой схеме, соблюдая требования к конкретному соединению. Вес арматуры и усилия от трубопровода воспринимают предусмотренные проектом опоры, а герметичность узла проверяют после сборки.
