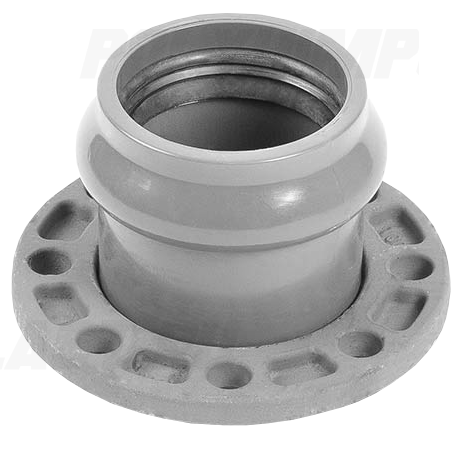

Патрубок НПВХ раструбный с металлическим фланцем 160х150 мм. SDR 26

Описание

Патрубок НПВХ раструбный с металлическим фланцем 160х150 мм SDR 26 связывает гладкий конец трубы с фланцевым элементом системы. В отличие от гладкого патрубка, эта деталь сама имеет принимающий раструб. Металлический фланцевый элемент рассматриваемого исполнения выполнен из стали.

Раструбный стык герметизируется уплотнительным кольцом, фланцевый — прокладкой между ответными поверхностями. При комплектации узла подбирают патрубки НПВХ с раструбом и стальным фланцем с подходящими присоединениями. Для изделия указан размер L 154 мм; вместе с глубиной стыковки и размерами арматуры он определяет монтажную компоновку. Трубную сторону нельзя подменять гладкой без изменения схемы примыкающих элементов.

Совместимость определяют по трубной и фланцевой сторонам раздельно. На трубной стороне важен наружный диаметр 160 мм, на фланцевой — размер присоединения 150 мм, сверловка и уплотнительная поверхность. Прокладку и крепёж выбирают для конкретной пары фланцев, транспортируемой жидкости и расчётных условий работы. Номинальное давление изделия — PN 10.

Применение

Раструбный патрубок с металлическим фланцем используют в узлах запорной арматуры, подключения оборудования и реконструкции водоснабжения. При выборе напорных труб НПВХ можно посмотреть варианты и сопоставить их с проектными присоединениями. Он нужен там, где к фланцевой части подходит гладкий конец полимерной трубы. Переходная схема позволяет сохранить раструбную технологию соединения со стороны напорного водопровода.

Сборку выполняют с подходящей прокладкой и крепежом, проверяя совпадение отверстий ответных фланцев. Затяжку проводят постепенно и равномерно; смещение труб и непараллельность поверхностей устраняют до окончательного закрепления. Тяжёлые присоединяемые элементы устанавливают на проектные опоры, чтобы их вес не нагружал полимерный участок.
