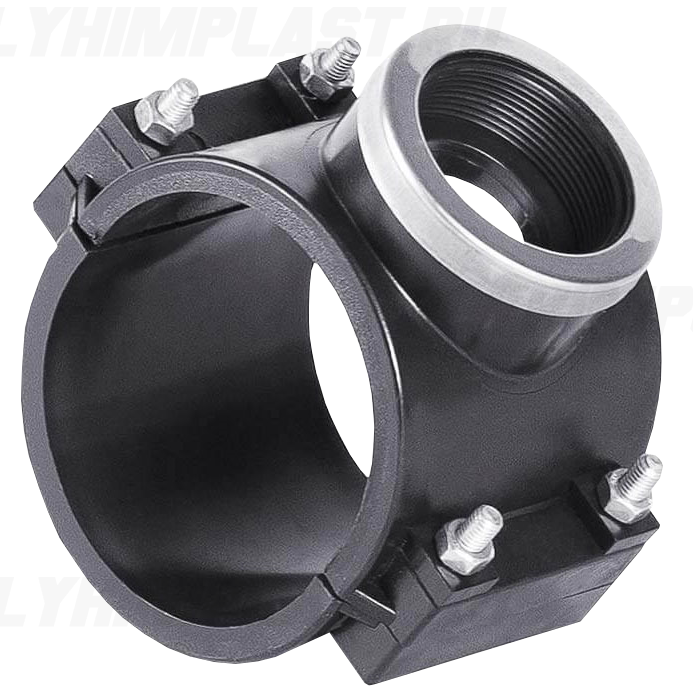

Седелка для напорной трубы НПВХ 160 мм, резьба 1″

Описание

Седелка для напорной трубы НПВХ 160 мм образует местный узел бокового подключения с резьбой 1 дюйм. Она применяется на поверхности основной трубы и соединяет её внутренний проход с предусмотренным ответвлением. Геометрию посадки, исполнение резьбы и параметры уплотнения проверяют по конкретной модели седелки.

Седелка с резьбовым выходом для напорной трубы формирует подключение через стенку магистрали, а не через разрез с установкой обычного тройника. В монтажную схему включают седелки с резьбовым выходом для труб НПВХ, соответствующие параметрам соединяемых элементов. Для прохода жидкости требуется предусмотренное конструкцией отверстие. Герметичность зависит от посадки на трубе, соответствующего уплотнения и правильной сборки присоединённой резьбовой части.

При подборе проверяют наружный диаметр 160 мм, размер и исполнение резьбы 1″, допустимый рабочий режим и условия установки. Диаметр отверстия и порядок его подготовки определяются конструкцией седелки и документацией узла. Отдельно учитывают место для присоединения арматуры, обслуживания выхода и опирания боковой обвязки.

Применение

Седелка для водопроводной трубы 160 мм используется при устройстве боковых подключений на существующей или вновь собираемой магистрали. При подготовке спецификации участка с седелкой учитывают трубы НПВХ для питьевой воды, их размеры и допустимый режим работы. Резьба 1″ позволяет присоединить соответствующий переходник или арматуру. Для питьевой сети проверяют назначение всех контактирующих с водой материалов, а для технологической жидкости — их химическую совместимость.

Для обычной монтажной схемы участок отключают и снимают давление. Посадочную поверхность подготавливают, отверстие выполняют по документации, удаляя образовавшуюся стружку из зоны соединения и трубопровода. Седелку и ответвление закрепляют без перекоса, резьбу уплотняют совместимым материалом, после сборки контролируют герметичность подключения.
