Тройник с шаровым краном 133х32 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Узел с воздушником нужен для удаления воздуха из тепловой сети при её заполнении и эксплуатации. Основной участок тройника включают в проходную линию, а шаровой кран располагается на ответвлении, через которое выпускают воздух. Место установки определяют по проектной схеме теплосети. Для работы с краном и его обслуживания сохраняют доступ к арматуре и месту выпуска. Сравните тройники с шаровым краном воздушника ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Тройник в оцинкованной оболочке выбирают для надземной прокладки, проходных каналов и тоннелей с учётом условий проекта.

Конструкция и изоляция

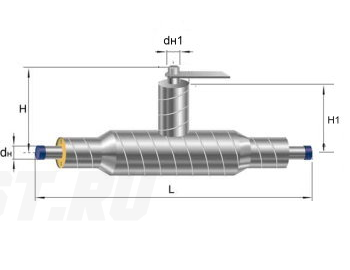

Рабочую часть образуют основание и ответвление из стали 20 с шаровым краном воздушника. Наружные диаметры этих стальных частей — 133 и 32 мм соответственно, толщина стенки основания — 4 мм. Изоляция типа 1 выполнена из пенополиуретана, который снижает тепловые потери на изолируемой части узла. Оцинкованная оболочка защищает теплоизоляционный слой снаружи. При перевозке и монтаже берегут наружный металл и цинковое покрытие; после соединения труб восстанавливают изоляцию и защиту стыков.

Подбор и заказ

Для заказа передайте в «Полихимпласт» полное наименование тройника, количество и спецификацию проекта. Проверьте оба диаметра присоединений и тип изоляции 1. Высоту ответвления, длины присоединений и монтажные габариты согласуйте по рабочему чертежу. Допустимые параметры, способ управления и комплектацию крана уточните по документации выбранного исполнения. Для комплектации участка согласуйте производство фитингов ППУ ОЦ по общей спецификации. По согласованным данным можно обсудить производство нужных узлов и запросить расчёт стоимости; условия поставки уточняют при оформлении заказа.
