Тройник с шаровым краном 159х32 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Тройник образует на теплотрассе узел выпуска воздуха с шаровым краном на боковом присоединении. Его размещение задаёт проект: до монтажа проверяют положение ответвления и возможность обслуживать арматуру. Основная труба сохраняет проходную линию, а кран управляет выпуском воздуха через воздушник. Исполнение в оцинкованной оболочке подходит для проектных схем надземной прокладки, проходных каналов и тоннелей. Используйте каталог тройников с шаровым краном воздушника ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. При размещении узла учитывают доступ к крану и предусмотренный проектом способ отвода воздуха.

Конструкция и изоляция

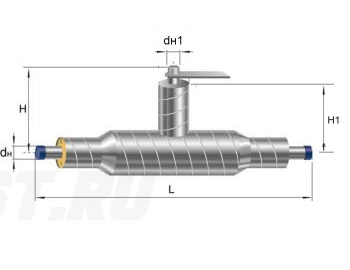

Рабочую часть образуют основание и ответвление из стали 20 с шаровым краном воздушника. Наружные диаметры этих стальных частей — 159 и 32 мм соответственно, толщина стенки основания — 4,5 мм. Изоляция типа 1 выполнена из пенополиуретана, который снижает тепловые потери на изолируемой части узла. Оцинкованная оболочка защищает теплоизоляционный слой снаружи. При перевозке и монтаже берегут наружный металл и цинковое покрытие; после соединения труб восстанавливают изоляцию и защиту стыков.

Подбор и заказ

Для заказа передайте в «Полихимпласт» полное наименование тройника, количество и спецификацию проекта. Проверьте оба диаметра присоединений и тип изоляции 1. Высоту ответвления, длины присоединений и монтажные габариты согласуйте по рабочему чертежу. Допустимые параметры, способ управления и комплектацию крана уточните по документации выбранного исполнения. Для комплектации участка можно посмотреть ассортимент: трубы ППУ ОЦ выбирайте по спецификации. По согласованным данным можно обсудить производство нужных узлов и запросить расчёт стоимости; условия поставки уточняют при оформлении заказа.
