Тройник с шаровым краном 325х32 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Тройник образует на теплотрассе узел выпуска воздуха с шаровым краном на боковом присоединении. Его размещение задаёт проект: до монтажа проверяют положение ответвления и возможность обслуживать арматуру. Основная труба сохраняет проходную линию, а кран управляет выпуском воздуха через воздушник. Исполнение в оцинкованной оболочке подходит для проектных схем надземной прокладки, проходных каналов и тоннелей. Сопоставьте варианты тройников с шаровым краном воздушника ППУ ОЦ с присоединениями и монтажной схемой участка. При размещении узла учитывают доступ к крану и предусмотренный проектом способ отвода воздуха.

Конструкция и изоляция

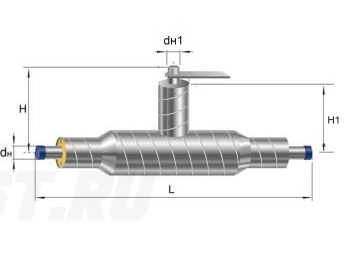

В конструкции различают стальную рабочую часть, слой пенополиуретана и наружную оцинкованную оболочку. Основание из стали 20 имеет наружный диаметр 325 мм при толщине стенки 7 мм; диаметр стального ответвления — 32 мм. Тип изоляции — 1. ППУ снижает тепловые потери изолируемого участка, а оцинкованный металл защищает этот слой снаружи. Кран на ответвлении управляет выпуском воздуха. Наружный металл и цинковое покрытие осматривают перед монтажом, особенно у соединений.

Подбор и заказ

В заявку включите обозначение тройника с обоими диаметрами, тип изоляции 1 и требуемое количество. Приложите спецификацию теплосети и рабочий чертёж с высотой ответвления и длинами присоединений. До заказа проверьте монтажные габариты и доступ к арматуре в месте установки. Давление, способ управления и комплектность крана согласуйте по документации конкретного узла. Для комплектации участка можно подобрать изделия: трубы ППУ ОЦ выбирайте по спецификации. Передайте данные в «Полихимпласт», чтобы обсудить производство и получить расчёт стоимости для вашего объёма поставки.
