Тройник с шаровым краном 426х32 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Тройник с шаровым краном воздушника устанавливают в предусмотренной проектом точке выпуска воздуха из теплосети. Через основание проходит основная линия, а ответвление с краном позволяет управлять выпуском воздуха. Положение узла выбирают по схеме трубопровода с учётом доступа к арматуре после монтажа. Исполнение в оцинкованной оболочке применяют на надземных участках, в проходных каналах и тоннелях. Для сравнения исполнений этой категории можно посмотреть варианты и сверить размеры с проектом. В проекте также предусматривают место для обслуживания крана и отвода выпускаемого воздуха.

Конструкция и изоляция

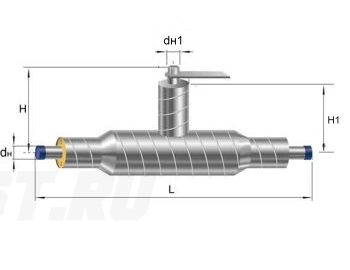

В конструкции различают стальную рабочую часть, слой пенополиуретана и наружную оцинкованную оболочку. Основание из стали 20 имеет наружный диаметр 426 мм при толщине стенки 7 мм; диаметр стального ответвления — 32 мм. Тип изоляции — 1. ППУ снижает тепловые потери изолируемого участка, а оцинкованный металл защищает этот слой снаружи. Кран на ответвлении управляет выпуском воздуха. Наружный металл и цинковое покрытие осматривают перед монтажом, особенно у соединений.

Подбор и заказ

В заявку включите обозначение тройника с обоими диаметрами, тип изоляции 1 и требуемое количество. Приложите спецификацию теплосети и рабочий чертёж с высотой ответвления и длинами присоединений. До заказа проверьте монтажные габариты и доступ к арматуре в месте установки. Давление, способ управления и комплектность крана согласуйте по документации конкретного узла. Посмотрите ассортимент труб ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. Передайте данные в «Полихимпласт», чтобы обсудить производство и получить расчёт стоимости для вашего объёма поставки.
