Тройник с шаровым краном 57х32 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Тройник образует на теплотрассе узел выпуска воздуха с шаровым краном на боковом присоединении. Его размещение задаёт проект: до монтажа проверяют положение ответвления и возможность обслуживать арматуру. Основная труба сохраняет проходную линию, а кран управляет выпуском воздуха через воздушник. Исполнение в оцинкованной оболочке подходит для проектных схем надземной прокладки, проходных каналов и тоннелей. Сравните тройники с шаровым краном воздушника в ППУ изоляции и оцинкованной оболочке с проектными требованиями к узлу. При размещении узла учитывают доступ к крану и предусмотренный проектом способ отвода воздуха.

Конструкция и изоляция

Рабочую часть образуют основание и ответвление из стали 20 с шаровым краном воздушника. Наружные диаметры этих стальных частей — 57 и 32 мм соответственно, толщина стенки основания — 3 мм. Изоляция типа 1 выполнена из пенополиуретана, который снижает тепловые потери на изолируемой части узла. Оцинкованная оболочка защищает теплоизоляционный слой снаружи. При перевозке и монтаже берегут наружный металл и цинковое покрытие; после соединения труб восстанавливают изоляцию и защиту стыков.

Подбор и заказ

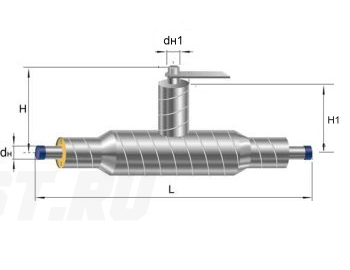

Перед заказом проверьте размеры основания и ответвления по спецификации, а монтажные габариты — по чертежу. В заявке укажите полное наименование, тип изоляции 1 и количество тройников. Согласуйте высоту узла, длины присоединений и предусмотренный проектом доступ к крану. Для выбора арматуры запросите документацию с её параметрами и комплектацией. Для комплектации участка можно перейти к каталогу: трубы ППУ ОЦ выбирайте по спецификации. В «Полихимпласт» по этой информации можно согласовать производство нужного исполнения, уточнить стоимость изделий и условия поставки.
