Труба 45х3 мм в ППУ ОЦ изоляции, тип 2 ГОСТ 30732–2020

Артикул: -

Труба 45х3 мм в ППУ ОЦ изоляции и оцинкованной оболочке по ГОСТ 30732–2020. Наружный диаметр стальной трубы — 45 мм, толщина стенки — 3 мм. Тип изоляции — 2. ППУ теплоизоляция уменьшает теплопотери на прямых участках сети. ОЦ исполнение используют при надземной прокладке, в проходных каналах и тоннелях по проекту. Чтобы согласовать производство, передайте в «Полихимпласт» спецификацию с размерами стальной части и оболочки, типом изоляции, количеством и требованиями к длине. Подготовку концов и цену уточните по заявке.

Отправить заявку на расчетPDF, Word, Excel, изображения · до 5 файлов

Внутренний диаметр
39 мм
ГОСТ, ТУ, серия
ГОСТ 30732-2020
Наружный диаметр трубы
45 мм
Толщина стенки трубы
3 мм
Наружный диаметр оболочки
125 мм

Заказ по телефону8-800-700-71-80

Фитинги подходящего диаметра

Применение

Надземные сети
Линии на отдельно стоящих опорах вдоль улиц и промзон.
Эстакады
Общие эстакады промышленных площадок, ТЭЦ и котельных.
Тоннели и коллекторы
Трассы в тоннелях и городских коллекторах.
Проходные каналы
Сети в каналах, по которым проходит обслуживающий персонал.
Воздушные переходы
Переходы через дороги, железнодорожные пути и реки.

Наши объекты

Надземные сети промышленных площадок и городов

Реконструкция теплотрассы в г. Арзамас

Поставка теплоизолированных труп ППУ в оцинкованной оболочке для реконструкции участка теплотрассы.

Реконструкция котельной в Нижнем Новгороде

Поставка теплоизоляционных материалов для выполнения работ по реконструкции котельной в Автозаводском районе Нижнего Новгорода.

Ремонт технологогического трубопровода

Поставка труб и комплектующих для ремонта технологического трубопровода на предприятии «Альфахим».

Обустройство инженерных сетей

Поставка теплоизолированных труб для подземной прокладки в ЖК «Современный»

Ремонт магистрального трубопровода

Изготовление и поставка защитных кожухов для ремонта магистрального трубопровода на Дзержинском химическом предприятии.

Заявка на трубы

Опишите объект — пришлём одно предложение на трубы и фасонные изделия для всей трассы

Сертификаты

Продукция соответствует ГОСТ 30732-2020

Каждую партию сопровождают паспорт качества, сертификаты соответствия и сертификаты на материалы. Гарантия на эксплуатацию — 10 лет с даты отгрузки.

Применение

В тепловой сети труба 45х3 мм служит для устройства прямого участка с заводской ППУ теплоизоляцией. При ремонте её подбирают с учётом размеров заменяемой стальной трубы и расположения соседних узлов. Исполнение с оцинкованной оболочкой применяют для надземной прокладки, проходных каналов и тоннелей по проекту. Монтажную схему проверяют вместе с опорами и фасонными изделиями: необходимо учесть соединения и температурные перемещения. Посмотрите ассортимент труб ППУ ОЦ и сверьте выбранное исполнение с проектом. Допустимые условия работы определяют расчётом.

Конструкция и изоляция

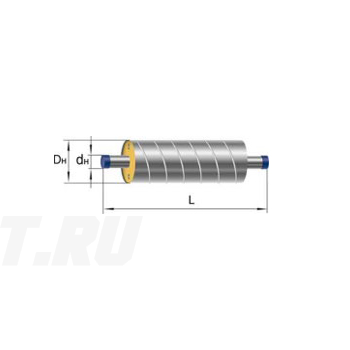

В конструкции используются стальная рабочая труба, слой ППУ и оцинкованная защитная оболочка. Наружный диаметр трубы из стали 20 составляет 45 мм, её стенка — 3 мм. Для изоляции типа 2 приведены справочные размеры: ППУ — 39,45 мм, оболочка — 125 мм по наружному диаметру и 0,55 мм по толщине металла. Тип изоляции сверяют отдельно от размера стальной части. Табличные значения служат для подбора исполнения; они сами по себе не подтверждают соответствие изготовления стандарту.

Подбор и заказ

При ремонте прямого участка проверьте размеры существующей стальной линии и документацию на соединения. Для выбранной трубы 45х3 мм укажите в заявке тип изоляции 2, оцинкованную оболочку диаметром 125 мм и требуемое количество. Приложите спецификацию участка и требования к длине отрезков. Способ восстановления теплоизоляции стыков согласуйте с монтажным решением. Выполняйте подбор фитингов ППУ ОЦ с учётом размеров присоединений и монтажной схемы. В «Полихимпласт» согласуйте производство изделий и стоимость заказа по этим данным; подготовку концов и условия поставки обсудите отдельно.

Внутренний диаметр	39 мм
ГОСТ, ТУ, серия	ГОСТ 30732-2020
Наружный диаметр трубы	45 мм
Толщина стенки трубы	3 мм
Наружный диаметр оболочки	125 мм
Толщина стенки оцинкованной оболочки Sп	0.55 мм
Единица измерения	м
Длина неизолированной части изделия L	150 мм
Марка стали	20
Маркировка по ГОСТ	Труба 45х3-20-ППУ2-ОЦ ГОСТ 30732-2020
Материал изоляции	Пенополиуретан
Материал оболочки	Оцинкованная сталь
Предыдущий ГОСТ	30732-2006
Тип изоляции	2
Толщина слоя ППУ	39.45 мм
Устаревшая маркировка	Труба Ст 45х3-ППУ-ОЦ ГОСТ 30732-2006
