Z-образный элемент 45х3 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Z-образный элемент 45х3 мм соединяет участки теплосети со смещением осей. Его изогнутую рабочую часть можно учитывать в схеме естественной компенсации температурных перемещений, если это предусмотрено расчётом. Работа участка зависит от длины плеч, монтажной геометрии и расположения опор. Размер стальной трубы определяет присоединение, но не допустимое перемещение узла. Сравните Z-образные элементы в ППУ изоляции и оцинкованной оболочке с проектными требованиями к узлу. Исполнение ППУ ОЦ выбирают по проекту для надземной прокладки, проходных каналов и тоннелей.

Конструкция и изоляция

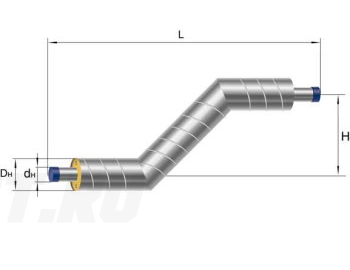

Рабочая часть выполнена из стали 20: наружный диаметр трубы — 45 мм, толщина стенки — 3 мм. Изгибы и промежуточный участок образуют Z-образную геометрию узла. Вокруг стальной части расположен пенополиуретан, снижающий потери тепла; оцинкованная оболочка защищает теплоизоляцию снаружи. Тип изоляции — 1. Длины плеч, радиусы и расстояния между осями проверяют по чертежу исполнения. При перевозке и монтаже необходимо беречь оболочку и цинковое покрытие, особенно у соединений.

Подбор и заказ

Для заказа укажите Z-образный элемент 45х3 мм, тип изоляции 1, оцинкованную оболочку и количество изделий. Приложите рабочий чертёж с длинами плеч, смещением осей и положением присоединений. Сверьте размеры узла с монтажным пространством и соседними трубами. Если участок участвует в естественной компенсации, передайте схему опор и требования проектного расчёта. Для комплектации участка можно перейти к каталогу: трубы ППУ ОЦ выбирайте по спецификации. По спецификации в «Полихимпласт» можно согласовать производство выбранного исполнения и запросить цену на нужное количество.
