Элемент с кабельным выводом 159 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

В теплосети промежуточный элемент с кабельным выводом позволяет подключиться к проводникам контроля, находящимся в теплоизоляционной конструкции. Рабочая труба диаметром 159 мм соединяется с соседними участками линии. Кабельный вывод располагают в проектной точке подключения внешней части СОДК, оставляя доступ к электрическим соединениям. Элемент устанавливают на протяжении трассы, сохраняя непрерывность трубопровода. Сравните промежуточные элементы с кабельным выводом ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Оцинкованную оболочку предусматривают для надземной прокладки, проходных каналов и тоннелей.

Конструкция и изоляция

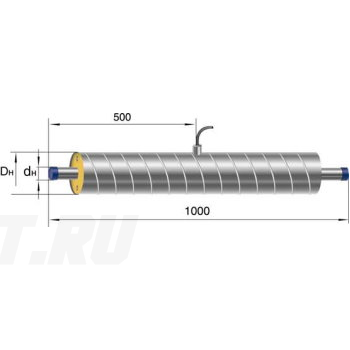

Стальная проточная часть диаметром 159 мм имеет стенку толщиной 4,5 мм и изготовлена из стали 20. ППУ изоляция типа 1 окружает рабочую трубу, оцинкованная оболочка защищает теплоизоляционный слой снаружи. Кабельный узел позволяет подключить внешнюю часть системы контроля к проводникам в теплоизоляции. Наружный металл и сигнальная цепь выполняют разные функции. При соединении участков берегут проводники и место выхода кабеля, затем восстанавливают теплоизоляцию и наружную защиту монтажных стыков по проектной технологии.

Подбор и заказ

При подборе к существующей трассе сравните стальную трубу диаметром 159 мм и стенкой 4,5 мм с соседними участками, а изоляцию типа 1 — с проектной спецификацией. Уточните габариты оцинкованной оболочки и положение кабельного вывода. Для заявки нужны наименование, количество и чертёж подключения СОДК. Длину кабеля, число проводников и необходимые внешние принадлежности согласуйте до комплектации. Если требуется купить фитинги ППУ ОЦ для этого участка, включите выбранные позиции в общую заявку. Направьте эти данные в «Полихимпласт», чтобы обсудить производство и получить цену на требуемое количество изделий.
