Концевой элемент 159 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент диаметром 159 мм предназначен для участка теплотрассы, на котором по проекту заканчивается наружная теплоизоляция. Его торцевая защита закрывает изоляционный слой, оставляя проход стальной трубы открытым. При размещении узла учитывают границу утеплённого участка и положение примыкающих соединений. Если требуется кабельное подключение СОДК, место вывода и доступ к нему согласуют по схеме контроля. Для сравнения исполнений этой категории можно подобрать изделия и сверить размеры с проектом. Оцинкованную оболочку применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

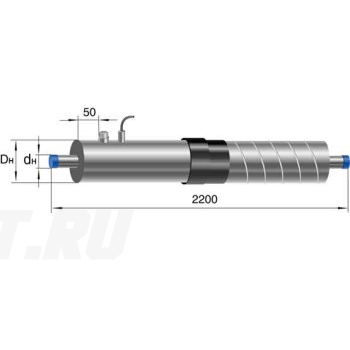

Трубная часть изготовлена из стали 20: наружный диаметр — 159 мм, толщина стенки — 4,5 мм. ППУ изоляция типа 1 уменьшает теплопотери, а оболочка из оцинкованной стали закрывает её снаружи. Конструкция включает защиту торца теплоизоляции. Обозначение 650(200)ЗМ сохраняют как код исполнения; длину кабеля и размеры отдельных деталей уточняют по документации. Для варианта с кабельным выводом проверяют устройство и герметизацию места выхода. При перевозке и монтаже берегут наружный металл и цинковое покрытие.

Подбор и заказ

Для заказа укажите полное наименование, код 650(200)ЗМ и количество элементов. Сверьте наружный диаметр трубы 159 мм, стенку 4,5 мм и тип изоляции 1 с проектной спецификацией. Диаметр оцинкованной оболочки проверьте отдельно по чертежу примыкающего участка. Передайте монтажную схему и, при необходимости, требования к кабельному подключению СОДК. Длину кабеля и состав принадлежностей согласуйте отдельно. Посмотрите ассортимент труб ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. В «Полихимпласт» по этим данным можно обсудить производство выбранного исполнения и запросить цену заказа.
