Z-образный элемент 159х4,5 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Z-образный элемент 159х4,5 мм используют для соединения труб на участке со смещением трассы. При ремонте или строительстве теплосети его геометрию согласуют с расположением соседних участков и опор. Если изгибы участвуют в естественной компенсации температурных перемещений, длины плеч и закрепления проверяют расчётом. Каталожный размер трубы сам по себе не задаёт компенсирующую способность. Начните подбор Z-образных элементов ППУ ОЦ со сверки присоединений и доступного места для монтажа. Исполнение в оцинкованной оболочке применяют в проектных схемах надземной прокладки, проходных каналов и тоннелей.

Конструкция и изоляция

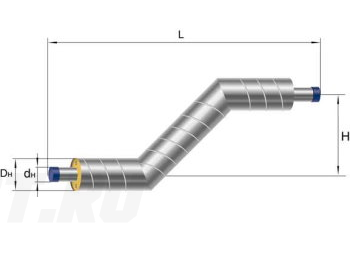

Рабочая часть выполнена из стали 20: наружный диаметр трубы — 159 мм, толщина стенки — 4,5 мм. Изгибы и промежуточный участок образуют Z-образную геометрию узла. Вокруг стальной части расположен пенополиуретан, снижающий потери тепла; оцинкованная оболочка защищает теплоизоляцию снаружи. Тип изоляции — 1. Длины плеч, радиусы и расстояния между осями проверяют по чертежу исполнения. При перевозке и монтаже необходимо беречь оболочку и цинковое покрытие, особенно у соединений.

Подбор и заказ

При замене участка сравните проектную геометрию с фактическим положением труб и закреплений. Для заявки нужны обозначение Z-образного элемента 159х4,5 мм, тип изоляции 1, количество и чертёж с монтажными длинами. Отдельно проверьте габариты оцинкованной оболочки и возможность соединения с соседними участками. Требования к работе узла при тепловых перемещениях передайте вместе с расчётной схемой. При подготовке спецификации используйте каталог фасонных изделий ППУ ОЦ для выбора соседних участков и узлов. В «Полихимпласт» согласуйте производство по этим данным и запросите расчёт стоимости заказа.
