Сильфонный компенсатор СКУ 150–1,6–10 в ППУ ОЦ изоляции

Применение

Компенсатор СКУ 150–1,6–10 включают в проектную схему теплосети для восприятия осевых температурных перемещений стального трубопровода. Требуемые перемещения определяют расчётом участка с учётом условий эксплуатации и схемы закрепления трубы. Устройство должно работать в пределах параметров, подтверждённых его паспортом. Расположение неподвижных и направляющих опор рассматривают вместе с местом установки СКУ. Сопоставьте варианты сильфонных компенсаторов ППУ ОЦ с присоединениями и монтажной схемой участка. Проект также определяет способ размещения компенсатора и возможность доступа к нему для осмотра.

Конструкция и изоляция

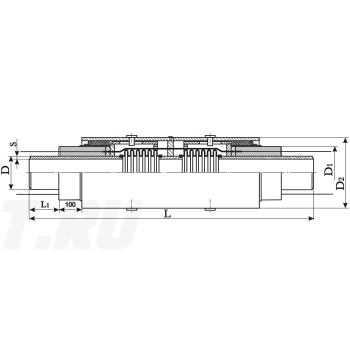

Рабочие перемещения воспринимает сильфонная часть устройства. Трубная часть выполнена из стали 20; наружный диаметр трубы — 159 мм, толщина стенки — 4,5 мм. Эти размеры относятся к трубе, а не к сильфону или оболочке. ППУ изоляция типа 1 ограничивает теплопотери, оцинкованная оболочка закрывает её снаружи. Материал сильфона и внутреннюю конструкцию уточняют по паспорту конкретного СКУ. При перевозке и монтаже защищают наружный металл и цинковое покрытие от повреждений, особенно в местах соединений.

Подбор и заказ

Включите в заявку полное обозначение СКУ 150–1,6–10, количество изделий и проектную спецификацию участка. Для подбора нужны расчётные перемещения, условия эксплуатации, схема неподвижных и направляющих опор. По паспорту уточните присоединительные размеры, монтажное положение и ограничения работы устройства. Согласуйте наружные габариты теплоизоляции и оболочки, а также комплектность поставки. Для комплектации участка сравните трубы ППУ ОЦ в каталоге и сверьте их присоединения. В «Полихимпласт» запросите расчёт стоимости и обсудите производство после сверки выбранного исполнения с проектом.
