Неподвижная опора 159 мм, щит 400х20 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

При строительстве или реконструкции теплосети неподвижную опору устанавливают там, где проектом предусмотрено закрепление трубопровода. Через щит усилия от стальной трубы передаются на опорную конструкцию. Расположение узла согласуют с соседними закреплениями и участками температурной компенсации, чтобы вся линия работала по расчётной схеме. Условия работы опоры проверяют с учётом основания. Сопоставьте варианты неподвижных опор ППУ ОЦ с присоединениями и монтажной схемой участка. Оцинкованную оболочку выбирают для надземной прокладки, проходных каналов и тоннелей по проекту.

Конструкция и изоляция

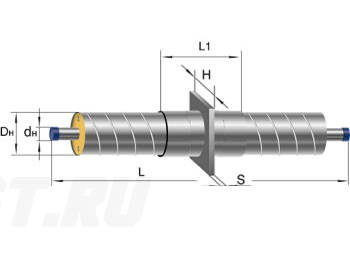

Рабочая труба из стали 20 имеет наружный диаметр 159 мм и толщину стенки 4,5 мм. Щит высотой 400 мм и толщиной 20 мм связывает её с конструкцией закрепления. Изолируемый участок покрыт пенополиуретаном и заключён в оцинкованную оболочку; тип изоляции — 1. ППУ уменьшает теплопотери, наружный металл защищает теплоизоляцию. Геометрия щита и размеры трубы относятся к отдельным деталям узла. В местах монтажных соединений восстанавливают теплоизоляцию и наружную защиту по предусмотренной технологии.

Подбор и заказ

В заявку включите диаметр и толщину стенки стальной трубы, размеры щита и количество изделий. Передайте в «Полихимпласт» рабочий чертёж опорного узла и спецификацию с требованиями к исполнению. Нагрузки и конструкцию основания проверяют по проектному расчёту. На этой основе согласуйте производство и цену нужного количества опор. Уточните комплектацию опоры и согласуйте включение бетонной части основания в поставку. Для комплектации участка можно подобрать изделия: трубы ППУ ОЦ выбирайте по спецификации. Условия поставки обсудите по заявке.
