Элемент с кабельным выводом 219 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Кабельный вывод промежуточного элемента используют для связи проводников контроля изоляции с внешней схемой СОДК. Узел включают в рабочую линию со стальной трубой диаметром 219 мм; он сохраняет проточную часть трубопровода и создаёт точку электрического подключения. Место установки определяют по проекту теплосети и монтажной схеме, предусматривая доступ к выводу. Изделие в ОЦ исполнении применяют на надземных участках, в проходных каналах и тоннелях. Используйте каталог промежуточных элементов с кабельным выводом ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. Измерения выполняют отдельные приборы, подключённые по схеме контроля.

Конструкция и изоляция

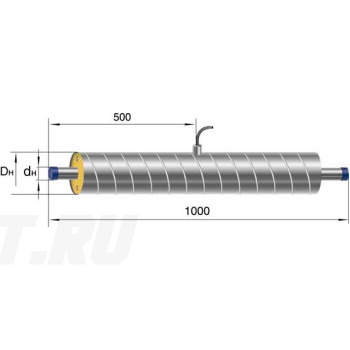

Рабочая часть изготовлена из стали 20: наружный диаметр трубы — 219 мм, толщина стенки — 6 мм. Вокруг неё расположен слой пенополиуретана, защищённый снаружи оцинкованной оболочкой; тип изоляции — 1. Кабельный вывод обеспечивает подключение к проводникам контроля в теплоизоляции. При перевозке и монтаже сохраняют целостность наружного металла, цинкового покрытия и кабельного узла. После соединения стальных участков теплоизоляцию и защитную оболочку стыков восстанавливают по принятой в проекте технологии.

Подбор и заказ

Начните подбор с рабочей трубы диаметром 219 мм, толщины стенки 6 мм и изоляции типа 1. Затем проверьте место подключения на схеме СОДК, положение вывода и доступ к электрическим соединениям. В заявке укажите точное наименование и количество, приложите спецификацию проекта. Число проводников, длина кабеля и состав принадлежностей требуют отдельного согласования, как и комплект приборов контроля. Для комплектации участка изучите подробнее, какие трубы ППУ ОЦ подходят по присоединениям. В «Полихимпласт» по заявке согласуют производство выбранного кабельного исполнения, его цену и условия поставки.
