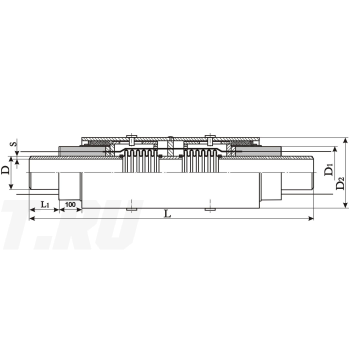

Сильфонный компенсатор СКУ 200–1,6–140 в ППУ ОЦ изоляции

Применение

Сильфонный компенсатор СКУ 200–1,6–140 предназначен для восприятия осевых температурных перемещений трубопровода тепловой сети. При нагреве и охлаждении длина стальной линии меняется; устройство компенсирует эти изменения в пределах допустимых перемещений. Его место в трассе определяют вместе со схемой неподвижных и направляющих опор. Способ размещения и доступ к компенсатору для осмотра согласуют с рабочим проектом. Сравните сильфонные компенсаторы ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Допустимые перемещения и условия работы выбранного исполнения проверяют по паспорту.

Конструкция и изоляция

В СКУ перемещения трубопровода воспринимает сильфонная часть. Трубная часть из стали 20 имеет наружный диаметр 219 мм и толщину стенки 6 мм; эти данные не определяют материал и размеры сильфона. Слой ППУ изоляции типа 1 служит для теплоизоляции, а оцинкованная оболочка защищает его снаружи. Параметры наружной изоляции не заменяют рабочих характеристик компенсатора. После соединения стальных участков теплоизоляцию монтажных стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

Для заказа укажите обозначение СКУ 200–1,6–140 без изменения чисел, количество устройств и приложите проектную спецификацию. Сопоставьте паспортные данные с расчётными перемещениями участка и условиями эксплуатации. Проверьте присоединительные размеры, требования к установке и схему опор; отдельно согласуйте габариты изоляции и оболочки. По этим данным в «Полихимпласт» можно обсудить производство выбранного исполнения и запросить цену. При подготовке спецификации используйте каталог фасонных изделий ППУ ОЦ для выбора соседних участков и узлов. До оформления заказа уточните состав поставки и её условия.
