Неподвижная опора 219 мм, щит 460х24 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Неподвижная опора служит узлом закрепления трубопровода отопления в расчётной точке. Она работает совместно с компенсирующими участками и остальными опорами линии: температурные перемещения рассматривают с учётом заданного закрепления. При подборе оценивают работу всего узла, включая передачу усилий на основание. Размеры трубы и щита не заменяют расчёт допустимой нагрузки. Сравните неподвижные опоры ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Применение исполнения в оцинкованной оболочке согласуют с проектом надземной прокладки, прокладки в проходных каналах или тоннелях.

Конструкция и изоляция

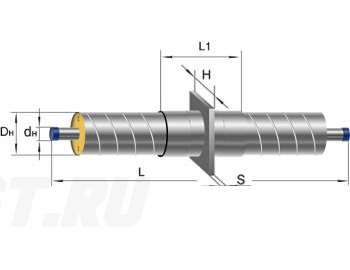

Трубная часть выполнена из стали 20: наружный диаметр — 219 мм, толщина стенки — 6 мм. Стальной щит имеет высоту 460 мм и толщину 24 мм; эти размеры относятся к щиту, а не к оболочке. Пенополиуретан уменьшает теплопотери изолированного участка трубы, оцинкованный металл служит наружной защитой. Тип изоляции — 1. При перевозке и монтаже берегут оболочку и цинковое покрытие. После сварки рабочей трубы теплоизоляцию стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

При замене опоры сверяйте существующий трубопровод с проектным узлом закрепления: диаметр и стенку трубы, размеры щита, требования к основанию. Для подбора нужны рабочий чертёж и расчётные нагрузки. Передайте в «Полихимпласт» эти документы вместе с наименованием и количеством изделий, чтобы согласовать производство нужного исполнения и получить предложение с ценой. Комплектность уточните отдельно, включая бетонную часть. Посмотрите ассортимент фасонных изделий ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. Если проект задаёт серию или вариант конструкции, сохраните это обозначение в заявке.
