Труба 219х6 мм в ППУ ОЦ изоляции, тип 1 ГОСТ 30732–2020

Применение

В тепловой сети труба 219х6 мм служит для устройства прямого участка с заводской ППУ теплоизоляцией. При ремонте её подбирают с учётом размеров заменяемой стальной трубы и расположения соседних узлов. Исполнение с оцинкованной оболочкой применяют для надземной прокладки, проходных каналов и тоннелей по проекту. Монтажную схему проверяют вместе с опорами и фасонными изделиями: необходимо учесть соединения и температурные перемещения. Состав категории и варианты исполнения можно изучить подробнее перед подбором узла. Допустимые условия работы определяют расчётом.

Конструкция и изоляция

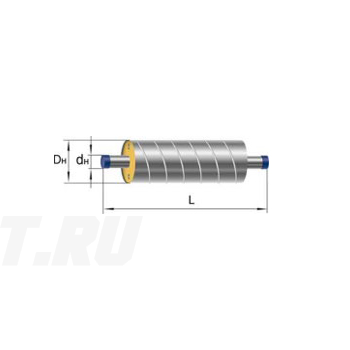

Стальная труба 219х6 мм из стали 20 образует проточную часть изделия. Пенополиуретан между ней и оцинкованной оболочкой ограничивает теплопотери, а наружный металл защищает изоляцию. Справочные параметры типа 1: толщина ППУ — 47,3 мм, диаметр оболочки снаружи — 315 мм, толщина её стенки — 0,7 мм. Размеры оболочки не заменяют параметры рабочей трубы. После соединения стальных концов теплоизоляцию и наружную защиту стыка восстанавливают по технологии для исполнения в оцинкованной оболочке.

Подбор и заказ

При ремонте прямого участка проверьте размеры существующей стальной линии и документацию на соединения. Для выбранной трубы 219х6 мм укажите в заявке тип изоляции 1, оцинкованную оболочку диаметром 315 мм и требуемое количество. Приложите спецификацию участка и требования к длине отрезков. Способ восстановления теплоизоляции стыков согласуйте с монтажным решением. Для расчёта заказа запросите цены на фасонные элементы труб ППУ ОЦ по спецификации соседних участков. В «Полихимпласт» согласуйте производство изделий и стоимость заказа по этим данным; подготовку концов и условия поставки обсудите отдельно.
