Отвод 90° 219х6 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Поворот трубопровода под прямым углом выполняют с помощью отвода 90°. Изделие соединяет прямые участки тепловой сети, а теплоизоляция охватывает изогнутую рабочую часть. При строительстве положение отвода определяют по монтажному чертежу, при ремонте также учитывают фактическое расположение заменяемого узла. Исполнение в оцинкованной оболочке выбирают для надземных трасс, проходных каналов и тоннелей. Начните подбор отводов ППУ ОЦ со сверки присоединений и доступного места для монтажа. В месте установки предусматривают пространство для соединения рабочей трубы и восстановления изоляции стыков.

Конструкция и изоляция

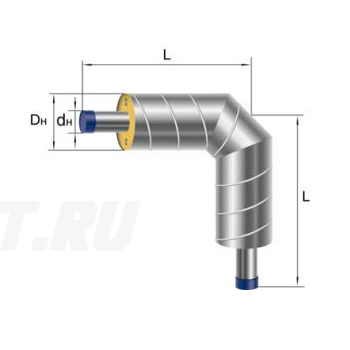

Изделие объединяет изогнутую стальную часть, ППУ теплоизоляцию и наружную оцинкованную оболочку. Рабочую часть выполняют из стали 20. Размер 219х6 мм описывает наружный диаметр и толщину стенки трубы, а не размеры оболочки. Пенополиуретан снижает теплопотери на повороте, оцинкованный металл закрывает изоляционный слой. Угол отвода составляет 90°; радиус и длины концов проверяют отдельно. При транспортировке и монтаже защищают оболочку от повреждений, особенно в зонах будущих соединений.

Подбор и заказ

Для заказа подготовьте монтажную схему поворота и спецификацию примыкающих труб. Сверьте наружный диаметр и стенку стальных присоединений, затем уточните радиус изгиба, длины концов и габариты оболочки. Эти данные позволяют проверить, впишется ли изделие в узел. В заявку включите точное наименование отвода, количество и проектные требования к соединениям. Выполняйте подбор фитингов ППУ ОЦ с учётом размеров присоединений и монтажной схемы. Передайте документы в «Полихимпласт», чтобы согласовать производство выбранного исполнения и получить расчёт стоимости на нужное количество изделий.
