П-образный элемент 219х6 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

П-образный элемент 219х6 мм формирует изогнутый участок теплосети и может использоваться в проектной схеме естественной компенсации температурных удлинений. Работа узла зависит от длин плеч, геометрии изгибов и расположения опор. Допустимые перемещения определяют расчётом всей схемы, включая примыкающие участки трубопровода. Исполнение в оцинкованной оболочке выбирают для надземной прокладки, проходных каналов и тоннелей. Посмотрите ассортимент П-образных элементов ППУ ОЦ и сверьте выбранное исполнение с проектом. При размещении предусматривают место для изолированного узла и его перемещений по проекту.

Конструкция и изоляция

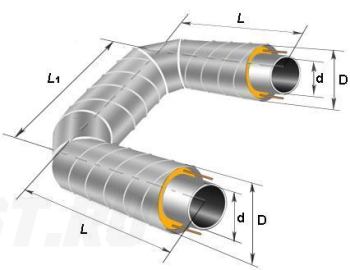

П-образный узел имеет рабочую часть из стали 20, пенополиуретановую теплоизоляцию типа 1 и наружную оцинкованную оболочку. Диаметр стальной трубы составляет 219 мм, стенка — 6 мм. ППУ ограничивает теплопотери, оболочка защищает теплоизоляцию снаружи. Размеры стальной части и наружного покрытия проверяют раздельно: обозначение 219х6 мм не описывает габариты всего узла. После соединения рабочих труб теплоизоляцию монтажных стыков и наружную защиту восстанавливают по принятой в проекте технологии.

Подбор и заказ

Для заказа подготовьте рабочий чертёж П-образного участка с длинами плеч, геометрией изгибов, присоединениями и расположением опор. Укажите в заявке размер трубы 219х6 мм, тип изоляции 1 и количество элементов. Приложите спецификацию и расчётные требования к работе узла, если он входит в схему естественной компенсации. По этим данным в «Полихимпласт» можно согласовать производство выбранного исполнения и запросить цену. В общей заявке можно обсудить изготовление фасонных изделий ППУ ОЦ для соединения соседних участков. Монтажные габариты и размеры оболочки уточняют по проекту до оформления заказа.
